電機作用

　　▼

　　電機的作用是帶動高壓泵工作，把儲水箱的水吸出來，并進行加壓，再輸送到碰頭處。導流筒和強風導流裝置是把風機的強風氣流集合定向并強力噴出，目的是把水霧噴向遠處。

　　噴嘴作用

　　▼

　　霧化噴嘴是由多個組成的，把壓力機傳輸過來的水分霧化后，借助強風氣流噴射出去。高壓泵是從發電機取力，給泵提供動力，帶動導流筒等裝置的工作。

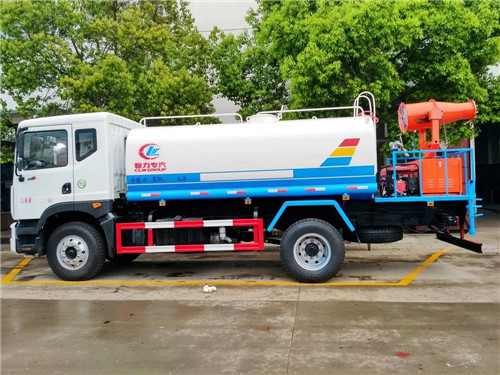

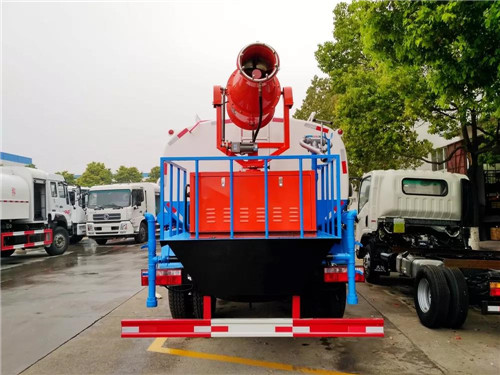

　　霧炮車也是在二類汽車底盤的基礎上經過了霧炮車廠家的改裝而成的。霧炮車的結構主要是汽車底盤、水罐、電控系統、和霧炮機幾大部分。圖中具體標識了各主要部件例如高端舒適性汽車底盤、壓力表及鍍鋅管道、變頻節能智能控制裝置、進口品牌高壓噴霧泵、無線遙控器、低油耗靜音發電機、大容量潔凈水箱、雙層風葉大風壓風機、風送式遠程噴霧機、高效霧化噴嘴、等主要部件的大致位置和布局，這也是一個霧炮車的組成結構的主要組成部分。

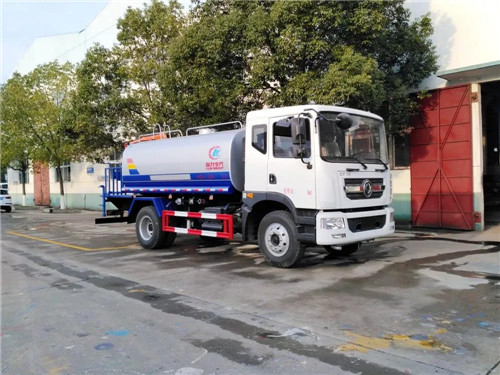

　　車輛型號：CLW5160GPSD5型綠化噴灑車

　　底盤軸距：3950

　　發動機：康機ISB180 50

　　功率(KW)/馬力(Ps)：132/180

　　罐體容積(m3)：公告容積9.59方 實際容積12方

　　灑水寬度(米)：≥14m

       噴霧機型號：CLW-30型 CLW-40型

　　射程：30-35米

　　發電機組功率：8-15KW

　　風扇電機功率：4KW

　　驅動水泵功率：2.2KW
