液壓系統要求：

該系統為車載液壓系統，原動力為車載發動機。要求系統運行平穩、可靠，系統有液位、油溫、壓力等保護裝置。

具體要求如下：

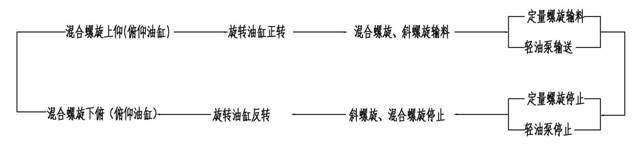

系統組成：輕油泵馬達、定量螺旋、斜螺旋、混合螺旋、旋轉油缸、俯仰油缸。 動作順序: 具體參數： 輕油泵馬達：n=500～1500rpm, 功率：1.1kw（要正反轉） 定量螺旋：n=25～70rpm，功率：3kw； 斜螺旋：n=100rpm，功率：5.5kw； 混合螺旋：n=100rpm，功率：3kw； 旋轉油缸：180°旋轉，功率1.1kw，載重約1000kg； 俯仰油缸：行程：約700mm，舉升重量約1500kg。

具體要求：

1. 輕油泵與定量螺旋輸送物料按一定比例輸送，并可以調整其比例。（比例閥控制）

2. 旋轉油缸旋轉角度： 180°，扭矩大概1100NM，且?guī)尬婚_關。兩級速度。一個3rpm,一個10rpm，兩級回路就可以了 而且兩個節流閥都可以調節流量嘛

3. 俯仰油缸在系統上有鎖緊保護，防止混合螺旋因重力而下滑。 液壓元件采用國際或國內知名品牌
